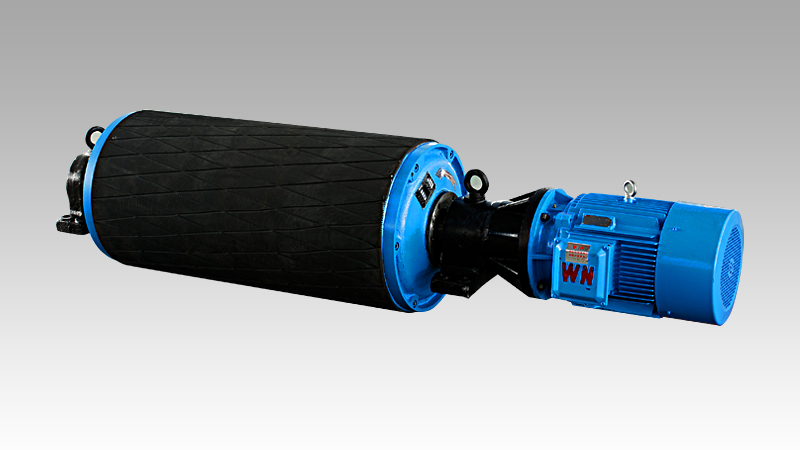

YTH型外裝式减速滚筒

外装式减速滚筒、电滚筒工作的环境温度为-20°C+40°C，输送物料的温度不超过60°C,使用地点的海拔高度一般不超过1000米，如果工作环境与上述不符，请与本公司联系。

YTH型外装式减速滚筒性能及用途

YTH型外装式减速滚筒采用先进的电滚筒生产技术，硬齿面行星齿轮传动，运行平稳，矂音低，过载能力强，功率范围大?？膳渲靡毫ε己掀鳌⒛嬷蛊?、制动器，适用作各种恶劣环境下的大中型带式输送机的驱动装置。

YTH型外装式减速滚筒的组成

YTH型外装式减速滚筒由滚筒体、驱动器及电机支架三部分（||型无电机支架）。滚筒体主要包括电动机、联轴器、液力偶合器、逆止器、制动器等部件。电机支架是型钢悍接而成，用于安装电动机和护罩，用户按需要可自行设计制造。

产品详情

YTH型外装式减速滚筒参数表
Parameter List

滚筒直径D mm

带宽B mm

功率P KW

滚筒表面线速度V ( m/s )

0.32 0.4 0.5 0.63 0.8 1.0 1.25

1.6

2.0 2.5 3.15 4.0

Φ320

400 500 650 800

2.2 3.0 4.0

5.5 7.5

Φ400

400 500 650 800

2.2 3.0 4.0

5.5 7.5

Φ500

500 650 800 1000

2.2 3.0 4.0

5.5 7.5 11

18.5 22 30 37

Φ630

650 800 10001200 1400

5.5 7.5

11 15

650 800 10001200 1400 1600

18.5 22 30 37

45 55

Φ800

800 1000 1200 1400

5.5 7.5

11 15

800 1000 12001400 16001800

18.5 22 30 37

45 55

75 90 110 132

160

Φ1000

10001200 1400 16001800

30 37

45 55

75 90 110 132

160

YTH型外装式减速滚筒分类表
Classifying List

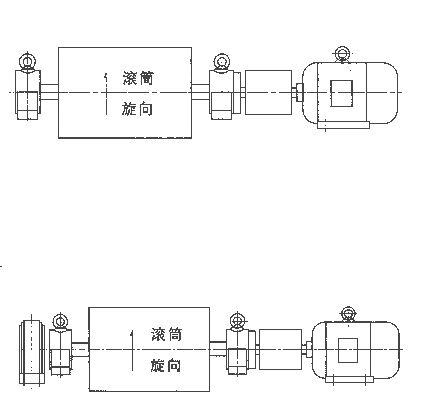

YTH - 1 卧式直列型 Horizontal & in-line type	型号 Model	名称 Name
	YTH-IG	卧式直列联轴器型 Horizontal & alignment coupling
	YTH-IY	卧式直列液力偶合器型 Horizontal & alignment hydraulic coupling
	YTHN-IG	卧式直列逆止联轴器型 Horizontal & alignment stop- reverse coupling
	YTHN-IY	卧式直列逆止液力偶合器型 Horizontal & alignment stop- reverse hydraulic coupling
	YTHZ-IG	卧式直列制动联轴器型 Horizontal & alignment brake coupling
	YTHZ-IY	卧式直列制动液力偶合器型 Horizontal & alignment brake hydraulic coupling
	YTHNd-IG	卧式直列低速逆止联轴器型 Horizontal & alignment low-speed stop-reverse coupling
	YTHNd-IY	卧式直列低速逆止液力偶合器型 Horizontal & alignment low-speed stop-reverse hydraulic coupling

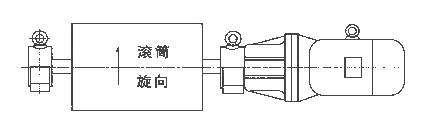

YTH -II 立式电机型 Verticd motor type	型号 Model	名称 Name	备注 Remarks
	YTH-IIG
	YTHN-IIG	立式电机型 Vertical motor	功率限于55kW以下
	YTHZ-IIG		Limited to below 55kW power
	YTHNd-IIG

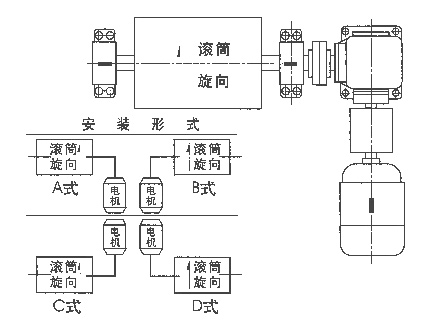

YTH - III 卧式垂直型 Horizontal & vertical type	型号 Model	名称 Name
	YTH-IIIG	卧式垂直联轴器型 Horizontal & vertical coupling
	YTH-IIIY	卧式垂直液力偶合器型 Horizontal & vertical hydraulic coupling
	YTHN-IIIG	卧式垂直逆止联轴器型 Horizontal & vertical stop- reverse couplmg
	YTHN-IIIY	卧式垂直逆止液力偶台器型 Horizontal & vertical stop- reverse hydraulic coupling
	YTHZ-IIIG	卧式垂直制动联轴器型 Horizontal Sc vertical brake coupling
	YTHZ-IIIY	卧式垂直制动液力偶台器型 Horizontal & vertical brake hydraulic coupling
	YTHNd-IIIG	卧式垂直低速逆止联轴器型 Horizontal & vertical low-speed stop-reverse coupling
	YTHNd-IIIY	卧式垂直低速逆止液力偶合器型 Horizontal & vertical low-speed stop-reverse hydraalic coupling

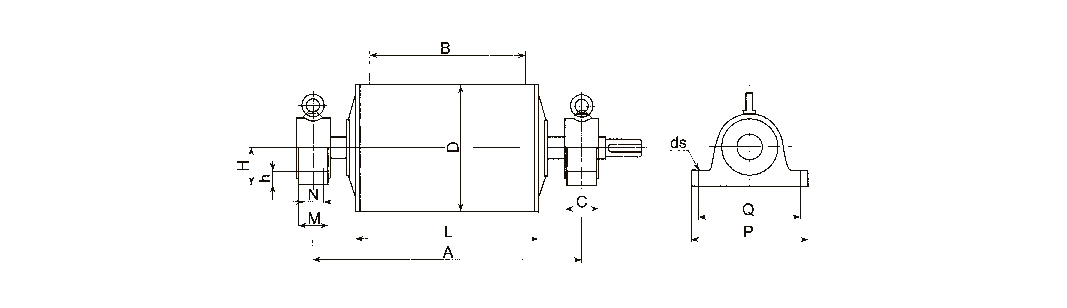

YTH型外装式减速滚筒安装外形尺寸
Mounting External Size

D	B	A	L	H	C	M	N	P	Q	h	ds
Φ320 Φ400	400	750	500	120	110	90		340	280	35	Φ27
	500	850	600
	650	1000	750
	800	1300	950
Φ500	500	850	620	120	120	90		340	280	35	Φ27
	650	1000	750
	800	1300	950
	1000	1500	1150
Φ630	650	1000	750	120	120	90	-	340	280	35	Φ27
Φ630 Φ800 Φ1000	800	1300	950	140	140	130	80	400	330	35	Φ27
	1000	1500	1150
	1200	1750	1400	160	160	150	90	440	360	50	Φ34
	1400	2000	1600
	1600	2200	1800
	1800	2400	2000

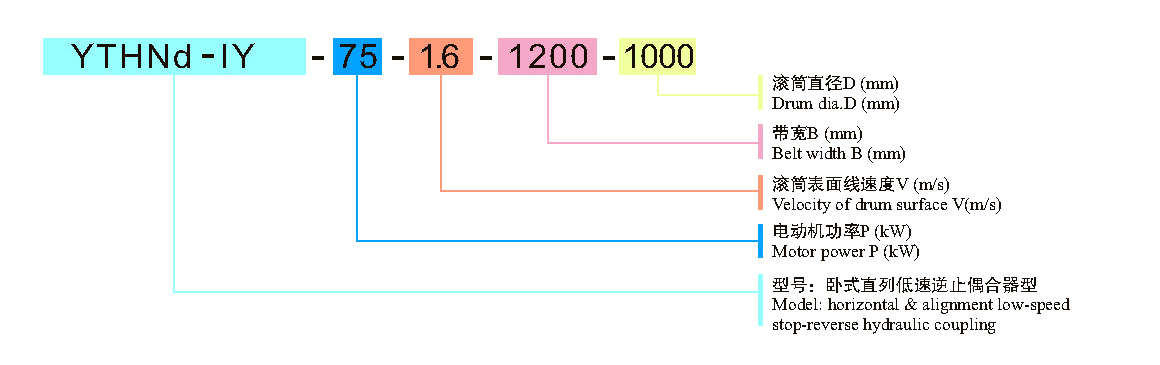

YTH型外装式减速滚筒订货代号
Ordel Symbol

说明Notes
1、逆止型'的滚筒旋向与本厂标准不同时，需在订货时注明。
If you need the stop-reverse motorized drum with rotating direction different from the above,this must be given at order.
2、YTH-III型滚筒中，按电机安装形式不同分四种形式，需在订货时注明。
You should note the type ofYTH-III at order because it is divided into four type.
